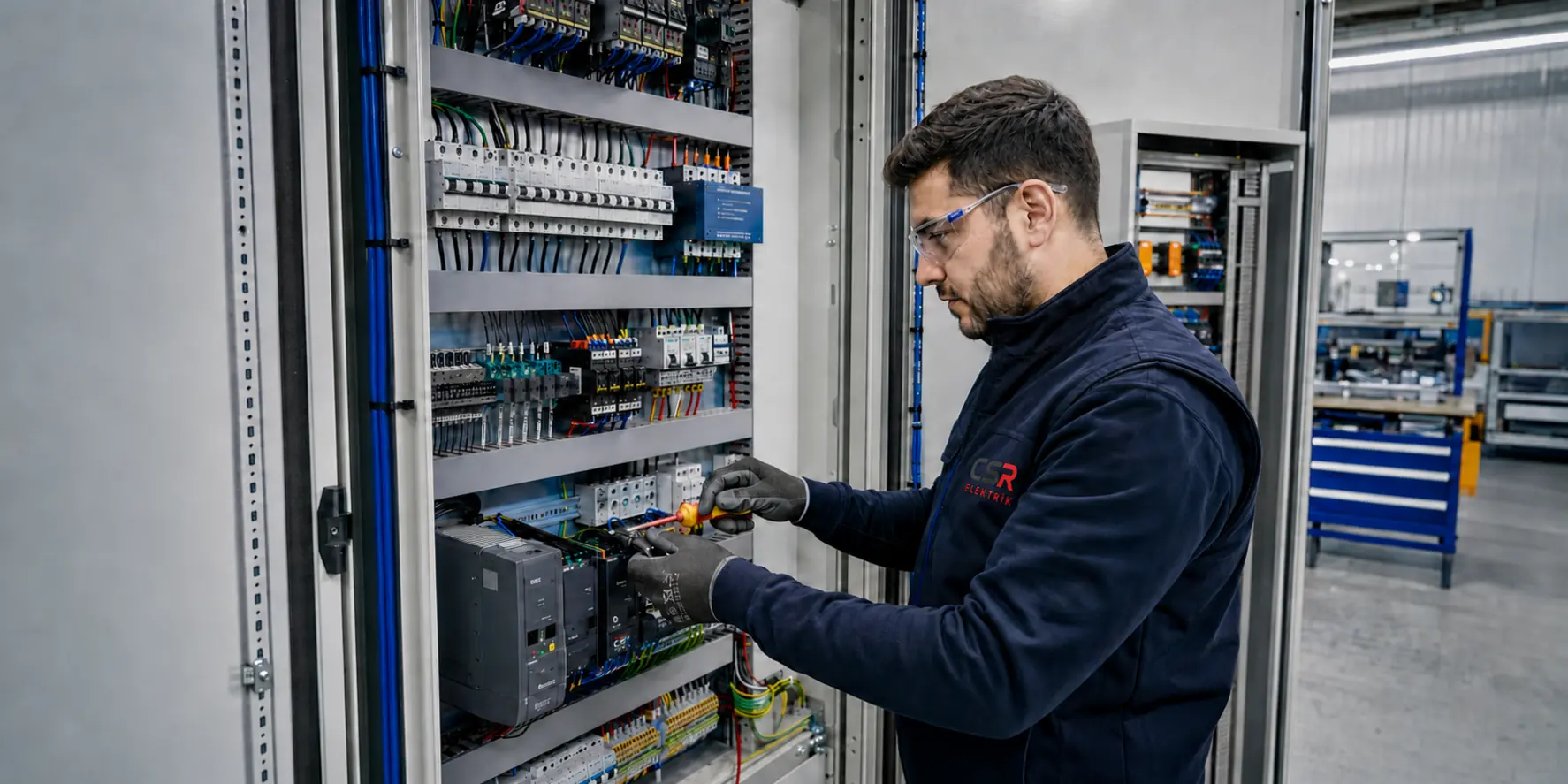

Pano imalatı ve montajı; elektrik enerjisinin güvenli biçimde dağıtılması, makinelerin kontrol edilmesi ve tesislerdeki elektrik sistemlerinin kesintisiz çalışması açısından büyük önem taşır. CSR Elektrik olarak Türkiye genelinde ve uluslararası projelerde; fabrika, mağaza, ofis, depo, antrepo, hangar ve ticari yapılar için elektrik panosu projelendirme, imalat, montaj, test ve devreye alma hizmetleri sunuyoruz.
Elektrik panoları, tesis içerisindeki enerji dağıtımının ve elektrikli ekipmanların kontrolünün merkezidir. Panonun kapasitesi, koruma ekipmanları, bara yapısı, kablo kesitleri ve soğutma ihtiyaçları tesisin kurulu gücüne ve çalışma koşullarına göre belirlenmelidir.
Hatalı projelendirilen veya uygun olmayan malzemelerle üretilen panolar; aşırı ısınma, gerilim düşümü, ekipman arızası, enerji kesintisi ve yangın riski oluşturabilir. Bu nedenle pano imalatının elektrik projesine, geçerli standartlara ve işletmenin gerçek ihtiyaçlarına uygun yapılması gerekir.
CSR Elektrik tarafından gerçekleştirilen uygulamalarda pano gövdesinden şalt malzemelerine, bara sisteminden kablo kanallarına kadar tüm bileşenler proje bütünlüğü içerisinde değerlendirilir. Düzenli iç yerleşim, doğru etiketleme ve bakım kolaylığı sağlayan bir pano yapısı oluşturulur.
Ana dağıtım panoları, trafodan veya ana enerji kaynağından gelen elektriğin tesis içerisindeki bölümlere güvenli biçimde dağıtılmasını sağlar. Tali panolar ise katların, üretim alanlarının, makinelerin ve farklı kullanım bölgelerinin enerji beslemelerini kontrol eder.
Panoların kısa devre dayanımı, ana şalter kapasitesi, bara kesitleri, kaçak akım ve aşırı akım korumaları hesaplanarak belirlenir. Kullanılan şalterler, sigortalar, kontaktörler, röleler ve ölçüm ekipmanları işletmenin çalışma koşullarına uygun seçilir.
Tesisin ileride büyüyebilmesi için gerekli olduğunda yedek çıkışlar ve genişleme alanları bırakılır. Böylece yeni makine veya elektrik hatları eklendiğinde panonun tamamen değiştirilmesine gerek kalmadan sistem geliştirilebilir.
Endüktif yüklerin yoğun olduğu işletmelerde reaktif enerji tüketiminin kontrol altında tutulması gerekir. Kompanzasyon panoları; kondansatörler, kontaktörler, reaktif güç kontrol röleleri ve gerekli koruma ekipmanları kullanılarak tesisin güç faktörünü dengeler.
Sistemdeki yük yapısı analiz edilerek uygun kademe sayısı ve kondansatör gücü belirlenir. Harmonik seviyesinin yüksek olduğu tesislerde standart kompanzasyon çözümleri yerine harmonik filtreli veya reaktörlü sistemler uygulanabilir.
Doğru projelendirilmiş kompanzasyon panosu, reaktif enerji bedellerinin önlenmesine yardımcı olurken elektrik altyapısının daha verimli kullanılmasını da sağlar.
Üretim hatları, makineler, pompalar, fanlar ve diğer motorlu sistemlerin kontrolü için otomasyon panoları hazırlanır. PLC, sürücü, kontaktör, termik röle, sinyal elemanları ve operatör panelleri projeye uygun biçimde pano içerisine yerleştirilir.
MCC panoları, birden fazla motorun merkezi olarak beslenmesini, korunmasını ve kontrol edilmesini sağlar. Motor güçleri, çalışma şekilleri, kalkış akımları ve proses gereksinimleri dikkate alınarak doğrudan yol verme, yıldız-üçgen, soft starter veya hız kontrol cihazı seçenekleri değerlendirilir.
Kumanda ve güç devreleri birbirinden düzenli biçimde ayrılır. Saha ekipmanlarıyla yapılacak bağlantılar numaralandırılarak bakım ekiplerinin arızalara hızlı müdahale edebilmesi sağlanır.
Pano içerisinde kullanılan ekipmanların yerleşimi, sistemin güvenliği ve servis kolaylığı açısından önemlidir. Şalt malzemeleri arasında gerekli çalışma mesafeleri bırakılır; güç kabloları, kumanda kabloları ve haberleşme hatları mümkün olduğunca ayrı güzergâhlardan geçirilir.
Kablolar uygun kesitte seçilerek kanal içerisinde düzenli biçimde taşınır. Bağlantılarda kablo pabuçları, yüksükler, klemensler ve numaralandırma elemanları kullanılır. Pano kapağı, gövdesi ve metal bölümleri koruma iletkenine bağlanarak topraklama sürekliliği sağlanır.
Pano içerisinde oluşabilecek sıcaklık dikkate alınarak doğal havalandırma, fan, filtre veya pano kliması çözümleri uygulanabilir. Bu sayede şalt malzemelerinin ve elektronik kontrol ekipmanlarının uygun sıcaklık aralığında çalışması desteklenir.
Kullanımda olan panolarda zaman içerisinde kapasite yetersizliği, düzensiz kablolama, gevşek bağlantı, aşırı ısınma veya eskiyen şalt malzemeleri nedeniyle güvenlik sorunları oluşabilir. Mevcut pano yerinde incelenerek ihtiyaç duyulan revizyonlar belirlenir.
Eski şalter ve kontaktörlerin değiştirilmesi, bara sisteminin güçlendirilmesi, yeni çıkışların eklenmesi, kabloların düzenlenmesi ve pano etiketlerinin yenilenmesi gerçekleştirilebilir. Gerekli durumlarda termal kamera kontrolleriyle aşırı ısınan bağlantılar ve ekipmanlar tespit edilir.
Revizyon çalışmaları mümkün olduğunca işletmenin üretim ve çalışma programına uygun planlanır. Enerji kesintisinin etkisini azaltmak için uygulama aşamaları kontrollü biçimde yürütülür.
Tesisin kurulu gücü, yük yapısı, çalışma koşulları, mevcut elektrik altyapısı ve gelecekteki kapasite ihtiyaçları değerlendirilir.
Tek hat şeması, pano yerleşimi, koruma ekipmanları, bara ve kablo kesitleri belirlenerek uygun teknik malzemeler seçilir.
Pano gövdesi hazırlanır; şalt malzemeleri, baralar, kablo kanalları ve bağlantı elemanları projeye uygun şekilde monte edilir.
Pano belirlenen alana yerleştirilir; enerji girişleri, çıkış hatları, kumanda kabloları ve topraklama bağlantıları tamamlanır.
Bağlantı, izolasyon, koruma, faz sırası ve çalışma testleri gerçekleştirilerek pano güvenli biçimde devreye alınır.
Panolar, tesisin güç kapasitesine, çalışma koşullarına ve kontrol ihtiyaçlarına göre projelendirilir.
İç yerleşim, bara sistemi, kablolama, etiketleme ve topraklama uygulamaları düzenli biçimde gerçekleştirilir.
Projelendirme, imalat, saha montajı, test ve devreye alma işlemleri proje bütünlüğü içerisinde yürütülür.
Türkiye genelindeki ve uluslararası ölçekteki endüstriyel, ticari ve kurumsal projelere hizmet sunulur.
Fabrika, mağaza, ofis, depo, antrepo, hangar veya ticari yapınız için güvenli, düzenli ve geliştirilebilir elektrik panoları oluşturabilirsiniz. Ana dağıtım, kompanzasyon, otomasyon, MCC ve özel kontrol panosu ihtiyaçlarınızın değerlendirilmesi için CSR Elektrik ile iletişime geçin.
Projeniz İçin Teklif AlınHayata geçirdiğimiz elektrik projelerinde güvenliği, kaliteyi, enerji verimliliğini ve sürdürülebilirliği ön planda tutuyoruz.
