Topraklama ve paratoner sistemleri; insanları elektrik çarpmasına karşı korumak, elektrikli ekipmanların güvenli çalışmasını sağlamak ve yapıları yıldırımın oluşturabileceği hasarlara karşı korumak amacıyla uygulanır. CSR Elektrik olarak Türkiye genelinde ve uluslararası projelerde; fabrika, mağaza, ofis, depo, antrepo, hangar, konut ve ticari yapılar için projelendirme, uygulama, ölçüm, bakım ve raporlama hizmetleri sunuyoruz.
Elektrik tesisatında meydana gelebilecek kaçak akımların güvenli biçimde toprağa aktarılması, can ve ekipman güvenliği açısından büyük önem taşır. Topraklama sisteminin yetersiz olması durumunda metal gövdeli cihazlarda tehlikeli dokunma gerilimleri oluşabilir ve koruma ekipmanları beklenen sürede devreye girmeyebilir.
Paratoner ve yıldırımdan korunma sistemleri ise yıldırım akımını kontrollü biçimde yakalayarak güvenli iletkenler üzerinden toprağa aktarır. Sistem yalnızca çatıya yıldırım yakalama ucu yerleştirilmesinden ibaret değildir. Yakalama sistemi, iniş iletkenleri, eş potansiyel bağlantılar, topraklama ağı ve aşırı gerilim koruma ekipmanları birlikte değerlendirilmelidir.
CSR Elektrik tarafından gerçekleştirilen uygulamalarda yapının kullanım amacı, elektrik altyapısı, zemin özellikleri, bina yüksekliği ve çevresel şartlar incelenir. Güvenli, ölçülebilir, bakım yapılabilir ve uzun ömürlü bir koruma sistemi oluşturulur.
Koruma topraklaması; elektrikli cihazların, makinelerin, panoların ve metal tesisat bölümlerinin normal çalışma sırasında gerilim altında bulunmayan iletken kısımlarının topraklama sistemine bağlanmasıdır.
Bir yalıtım arızası meydana geldiğinde kaçak akımın düşük dirençli bir yol üzerinden toprağa aktarılması sağlanır. Sigorta, otomatik şalter veya kaçak akım koruma cihazı gibi güvenlik ekipmanlarının kısa sürede devreye girmesi desteklenir.
Fabrikalardaki üretim makineleri, motorlar, elektrik panoları, kablo tavaları, jeneratörler ve metal konstrüksiyonlar uygun kesitteki koruma iletkenleriyle topraklama sistemine bağlanır. Bağlantıların sürekliliği ölçülerek güvenli çalışma koşulları doğrulanır.
Temel topraklama, yeni yapıların inşaat aşamasında uygulanabilen etkili ve uzun ömürlü yöntemlerden biridir. İletkenler bina temeli içerisinde uygun güzergâhta yerleştirilerek yapı boyunca geniş bir temas yüzeyi oluşturulur.
Fabrika, depo, antrepo ve hangar gibi geniş yapılarda ring veya ağ tipi topraklama sistemleri uygulanabilir. Topraklama iletkenleri yapının çevresinde ve gerekli bölümlerinde dağıtılarak elektrik panoları, makineler, çelik konstrüksiyon ve yıldırımdan korunma sistemi için ortak bir referans oluşturulur.
Zemin özgül direncinin yüksek olduğu alanlarda ilave topraklama elektrotları, uygun dolgular veya projeye özel çözümler kullanılabilir. Elektrot sayısı ve yerleşimi tahmine göre değil, saha şartları ve ölçüm sonuçları dikkate alınarak belirlenir.
Yıldırımın kontrolsüz biçimde yapıya ulaşması; yangına, elektrik tesisatında hasara, elektronik cihazların arızalanmasına ve işletmenin durmasına neden olabilir. Yıldırımdan korunma sistemi, yıldırım akımının yapı üzerinde güvenli bir güzergâhtan toprağa aktarılmasını amaçlar.
Yapının özelliklerine göre aktif yakalama uçları, klasik paratoner çözümleri veya Faraday kafesi yöntemleri değerlendirilebilir. Yakalama uçlarının konumu, koruma alanı, iniş iletkenlerinin sayısı ve güzergâhı proje şartlarına uygun biçimde belirlenir.
İniş iletkenleri mümkün olduğunca kısa, doğrudan ve güvenli bir güzergâhta uygulanır. Kontrol ve ölçüm yapılabilmesi için test klemensleri yerleştirilir. Sistem, uygun topraklama elektrotlarına bağlanarak yıldırım akımının güvenli biçimde dağıtılması sağlanır.
Eş potansiyel kuşaklama; yapı içerisindeki metal tesisatların, elektrik panolarının, makine gövdelerinin ve diğer iletken bölümlerin ortak bir potansiyelde tutulmasına yardımcı olur. Böylece arıza veya yıldırım sırasında farklı metal noktalar arasında oluşabilecek tehlikeli gerilim farkları sınırlandırılır.
Ana eş potansiyel baraya koruma iletkenleri, metal su ve gaz tesisatları, çelik konstrüksiyonlar ve gerekli diğer iletken bölümler bağlanır. Endüstriyel tesislerde makineler ve üretim hatları için ilave kuşaklama bağlantıları uygulanabilir.
Bağlantı noktalarının mekanik dayanımı, korozyona karşı korunması ve elektriksel sürekliliği kontrol edilir. Etiketleme yapılarak sistemin ileride gerçekleştirilecek bakım ve ölçümler sırasında kolayca takip edilmesi sağlanır.
Harici yıldırımdan korunma sistemi yapıya doğrudan gelebilecek yıldırım akımına karşı koruma sağlarken elektrik ve haberleşme hatlarında oluşabilecek ani gerilim yükselmelerine karşı parafudr kullanılması gerekir.
Ana dağıtım panosu, tali panolar ve hassas elektronik cihazların bulunduğu bölümler için uygun koruma kademeleri oluşturulur. Parafudr tipi; tesisin besleme şekline, yıldırımdan korunma sistemine, pano konumuna ve korunacak ekipmanların hassasiyetine göre belirlenir.
Enerji hatlarının yanında telefon, data, kamera ve otomasyon hatlarında da uygun aşırı gerilim koruma ürünleri kullanılabilir. Böylece yıldırımın doğrudan ve dolaylı etkilerine karşı bütüncül bir koruma yaklaşımı sağlanır.
Topraklama sisteminin yalnızca kurulmuş olması yeterli değildir. Elektrotların, bağlantı noktalarının ve koruma iletkenlerinin beklenen performansı sağladığı ölçümlerle doğrulanmalıdır.

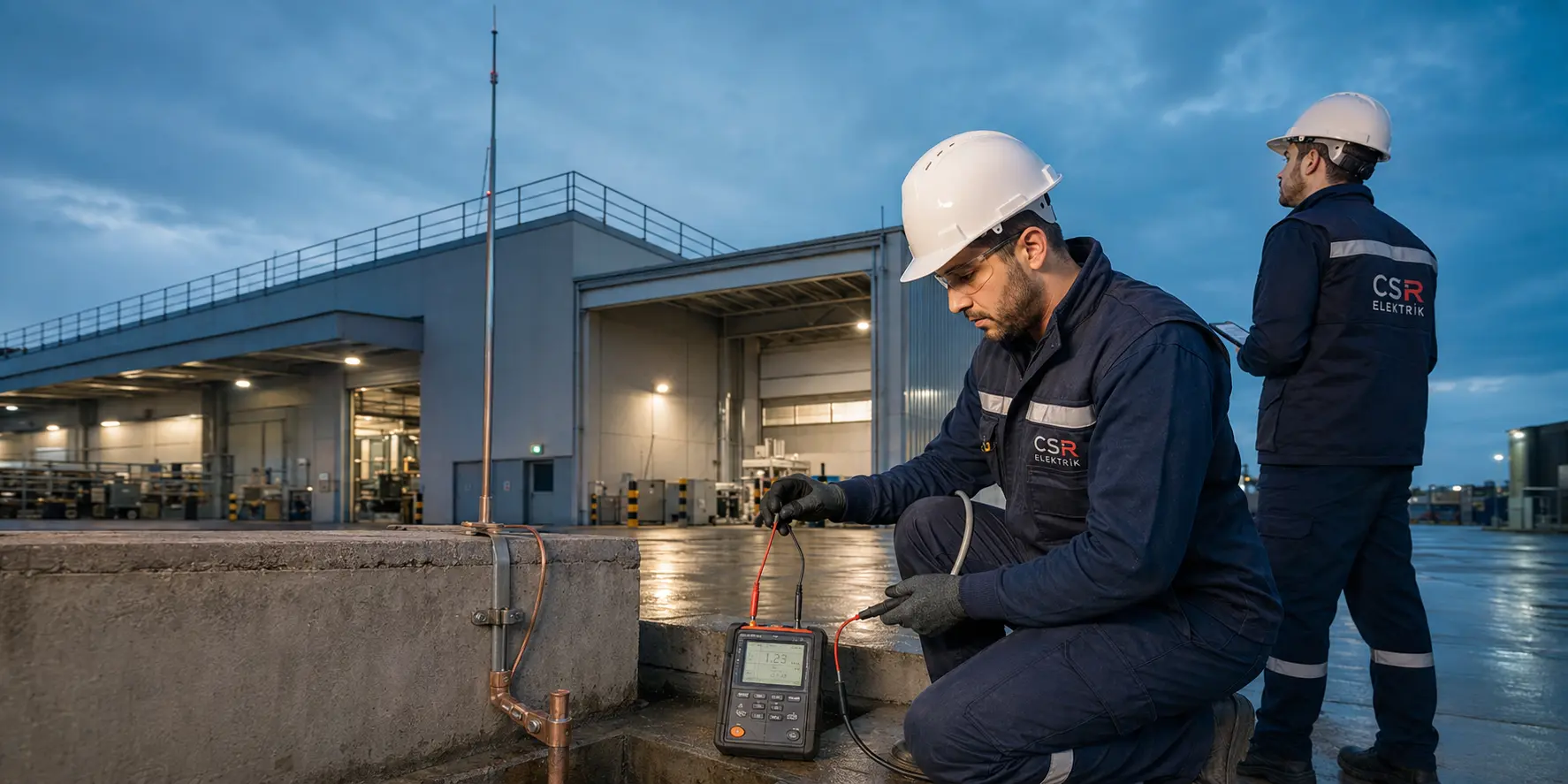

Topraklama direnci uygun ölçüm cihazlarıyla kontrol edilir. Koruma iletkeni sürekliliği, bağlantıların fiziksel durumu, korozyon belirtileri, test klemensleri ve eş potansiyel bağlantılar incelenir. Ölçüm yöntemi tesisin yapısına ve topraklama sistemine göre seçilir.
Zaman içerisinde zemin koşulları, korozyon, inşaat çalışmaları veya mekanik etkiler nedeniyle sistemin değeri değişebilir. Düzenli kontroller sayesinde güvenlik sorunları erken aşamada tespit edilerek gerekli bakım ve iyileştirme çalışmaları gerçekleştirilebilir.
Yapının kullanım amacı, ölçüleri, elektrik altyapısı, çevresel koşulları, mevcut topraklama sistemi ve yıldırım riski incelenir.
Gerekli saha ölçümleri yapılarak topraklama elektrotları, iletken güzergâhları, yakalama uçları ve koruma ekipmanları belirlenir.
Elektrotlar, iletkenler, eş potansiyel baralar, yakalama uçları, iniş iletkenleri ve parafudr sistemleri projeye uygun şekilde monte edilir.
Topraklama direnci, iletken sürekliliği ve bağlantı noktaları kontrol edilerek sistemin güvenli çalışması doğrulanır.
Gerçekleştirilen uygulamalar ve ölçüm sonuçları kayıt altına alınır. Sistem, bakım ve kontrol bilgileriyle birlikte teslim edilir.
Topraklama ve yıldırımdan korunma sistemi, yapının özellikleri ve saha koşulları dikkate alınarak hazırlanır.
Uygulama sonrasında gerekli kontroller ve ölçümler gerçekleştirilerek sistemin performansı doğrulanır.
Topraklama, eş potansiyel kuşaklama, paratoner ve aşırı gerilim koruması birlikte değerlendirilir.
Türkiye genelindeki ve uluslararası ölçekteki endüstriyel, ticari ve kurumsal projelere hizmet sunulur.
Fabrika, mağaza, ofis, depo, antrepo, hangar veya ticari yapınız için güvenli ve ölçülebilir bir topraklama ve yıldırımdan korunma sistemi oluşturabilirsiniz. Keşif, projelendirme, uygulama, ölçüm ve bakım ihtiyaçlarınızın değerlendirilmesi için CSR Elektrik ile iletişime geçin.
