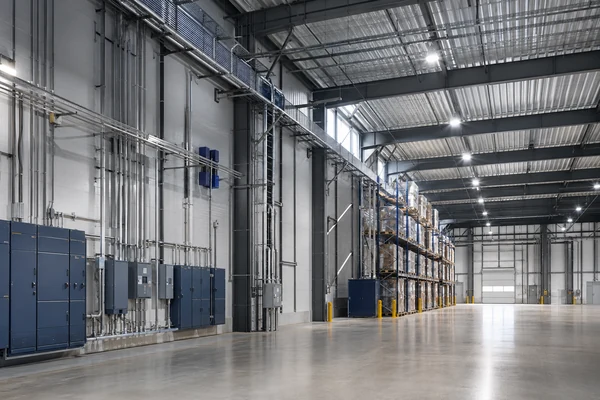

Hangar, Depo ve Antrepolarda Elektrik Tesisatı
Hangar, depo ve antrepolardaki elektrik tesisatı; geniş kullanım alanları, yüksek tavanlar, ağır yükler, kesintisiz çalışma ihtiyacı ve yangın güvenliği gereksinimleri nedeniyle özel olarak projelendirilmelidir. Enerji dağıtımından yüksek tavan aydınlatmasına, pano sistemlerinden zayıf akım altyapısına kadar bütün bileşenlerin işletme koşullarına uygun şekilde planlanması gerekir.
Hangar, Depo ve Antrepo Elektrik Tesisatı Neden Özel Planlanmalıdır?
Hangarlar, depolar ve antrepolar standart ticari yapılardan farklı çalışma koşullarına sahiptir. Yüksek tavanlar, geniş açıklıklar, metal taşıyıcı sistemler, yoğun raf yerleşimi, yükleme alanları ve hareketli ekipmanlar elektrik sisteminin tasarımını doğrudan etkiler.
Bu tesislerde aydınlatmanın yetersiz kalması iş güvenliği ve operasyon verimliliği açısından sorun oluşturabilir. Elektrik kablolarının yanlış güzergâhlardan geçirilmesi ise raf değişiklikleri, forklift hareketleri veya mekanik darbeler nedeniyle hasar riskini artırabilir.
Projelendirmede dikkate alınan başlıca unsurlar:
- Yapının toplam alanı ve tavan yüksekliği
- Rafların ve depolama bölümlerinin yerleşimi
- Forklift ve yükleme araçlarının hareket güzergâhları
- Kurulu güç ve eş zamanlı enerji ihtiyacı
- İç ve dış ortam çalışma koşulları
- Yangın riski taşıyan malzemelerin özellikleri
- Acil durum ve enerji sürekliliği ihtiyaçları
- Gelecekte yapılabilecek kapasite artışları
Keşif, Güç Analizi ve Elektrik Projelendirme
Elektrik tesisatı çalışması saha keşfiyle başlamalıdır. Yapının fiziksel özellikleri, enerji giriş noktası, mevcut altyapı, pano konumları, yükleme bölümleri ve kullanılacak elektrikli ekipmanlar yerinde incelenmelidir.
Forklift şarj istasyonları, otomatik raf sistemleri, konveyörler, havalandırma cihazları, kompresörler, soğutma sistemleri, kapılar ve diğer mekanik ekipmanların güçleri hesaplamaya dâhil edilmelidir. Yüklerin aynı anda çalışma durumu değerlendirilerek ana besleme kapasitesi ve pano güçleri belirlenmelidir.
Projede tek hat şemaları, pano yerleşimleri, kablo kesitleri, kablo güzergâhları, aydınlatma noktaları, priz hatları, acil durum sistemleri ve topraklama bağlantıları açıkça gösterilmelidir. Uygun ölçüde yedek kapasite bırakılması, ileride yapılacak genişletmelerin daha düşük maliyetle gerçekleştirilmesine yardımcı olur.
Ana ve Tali Elektrik Panoları
Elektrik panoları, tesis içerisindeki enerjinin güvenli ve kontrollü biçimde dağıtılmasını sağlar. Ana dağıtım panosu ile aydınlatma, priz, mekanik ekipman, yükleme alanı ve dış saha gibi bölümler için ayrı tali panolar oluşturulabilir.
- Ana dağıtım panosu
- Aydınlatma dağıtım panoları
- Priz ve saha kullanım panoları
- Mekanik ekipman besleme panoları
- Forklift şarj alanı panoları
- Kompanzasyon panosu
- Jeneratör transfer panosu
- Otomasyon ve kontrol panoları
Pano konumları belirlenirken yetkisiz erişim, nem, toz, darbe, sıcaklık ve bakım erişimi dikkate alınmalıdır. Şalterler ve koruma ekipmanları bağlı yüklerin özelliklerine göre seçilmeli; devreler kalıcı ve anlaşılır biçimde etiketlenmelidir.
Kablolama ve Kablo Taşıma Sistemleri
Geniş hacimli yapılarda enerji kablolarının düzenli taşınması için kablo tavaları, merdiven tipi kablo kanalları, borular ve askı sistemleri kullanılır. Taşıyıcı sistemlerin kablo yüküne uygun olması ve bina konstrüksiyonuna güvenli şekilde sabitlenmesi gerekir.
Kablo güzergâhları; raf sistemleri, sprinkler boruları, havalandırma kanalları ve mekanik tesisatla koordineli olarak planlanmalıdır. Forkliftlerin veya taşınan yüklerin temas edebileceği seviyelerde kablolar için mekanik koruma sağlanmalıdır.
Kablo kesitleri belirlenirken akım taşıma kapasitesi, gerilim düşümü, kısa devre dayanımı, ortam sıcaklığı, kablo uzunluğu ve döşeme biçimi birlikte değerlendirilmelidir.
Yüksek Tavan LED Aydınlatma Sistemleri
Depo ve hangar aydınlatmasında yalnızca yüksek güçlü armatür kullanılması yeterli değildir. Raf araları, ürün toplama noktaları, yükleme alanları, çalışma koridorları ve acil çıkış güzergâhları için uygun ışık dağılımı sağlanmalıdır.
Yüksek tavan LED armatürler enerji verimliliği, uzun kullanım ömrü ve düşük bakım ihtiyacı nedeniyle bu yapılarda yaygın olarak tercih edilir. Armatür gücü ve ışık açısı tavan yüksekliğine, raf düzenine ve hedeflenen aydınlık seviyesine göre belirlenmelidir.
- Yüksek tavan genel aydınlatması
- Raf arası koridor aydınlatması
- Ürün toplama ve paketleme alanları
- Yükleme ve boşaltma bölümleri
- Soğuk hava deposu aydınlatması
- Dış saha ve bina çevresi aydınlatması
- Acil durum ve yönlendirme aydınlatması
Hareket sensörleri, bölgesel kontrol ve zaman programları kullanılarak yalnızca ihtiyaç duyulan alanların aydınlatılması sağlanabilir. Böylece işletmenin enerji tüketimi azaltılabilir.
Forklift Şarj İstasyonlarının Elektrik Altyapısı
Elektrikli forklift ve depo araçlarının şarj edildiği bölümler yüksek güç tüketebilen özel kullanım alanlarıdır. Şarj cihazlarının gücü, aynı anda çalışacak cihaz sayısı ve günlük operasyon programı dikkate alınarak ayrı besleme hatları planlanmalıdır.
Şarj alanlarında uygun koruma ekipmanları, havalandırma, mekanik darbe koruması ve acil enerji kesme imkânı bulunmalıdır. Prizler ve bağlantı ekipmanları kullanılan şarj cihazlarına ve ortam koşullarına uygun seçilmelidir.
Topraklama ve Yıldırımdan Korunma
Metal taşıyıcı sistemlerin, elektrik panolarının, kablo tavalarının ve elektrikli ekipmanların uygun şekilde topraklanması gerekir. Eş potansiyel bağlantılar, metal bölümler arasında tehlikeli gerilim farklarının oluşma riskini azaltır.
Geniş çatı alanına sahip hangar ve depolarda yıldırımdan korunma ihtiyacı ayrıca değerlendirilmelidir. Yapının konumu, yüksekliği, kullanım amacı ve risk koşullarına göre uygun yıldırımdan korunma sistemi projelendirilmelidir.
Uygulama tamamlandıktan sonra topraklama ölçümleri yapılmalı, sonuçlar kayıt altına alınmalı ve sistem belirli aralıklarla kontrol edilmelidir.
Yangın Algılama ve Acil Durum Sistemleri
Depolanan ürünlerin özellikleri ve yapının büyüklüğü yangın algılama sisteminin tasarımını etkiler. Yüksek tavanlar, hava hareketleri ve raf yerleşimleri dedektör tipi ile konumlandırma kararlarında dikkate alınmalıdır.
- Yangın algılama ve ihbar sistemi
- Acil durum aydınlatması
- Işıklı çıkış yönlendirmeleri
- Yangın pompalarının elektrik beslemeleri
- Duman tahliye sistemlerinin beslemeleri
- Acil enerji kesme sistemleri
- Jeneratör ve yedek enerji altyapısı
Acil durum sistemlerine ait kabloların güzergâhı ve korunması, sistemin yangın sırasında görevini sürdürebilmesi dikkate alınarak planlanmalıdır.
Kamera, Data ve Geçiş Kontrol Sistemleri
Depo ve antrepolarda ürün güvenliği, sevkiyat takibi ve kontrollü giriş için zayıf akım sistemleri önemli bir yere sahiptir. Kamera noktaları raflar veya yapısal elemanlar nedeniyle kör alan oluşmayacak şekilde konumlandırılmalıdır.
- CCTV kamera ve kayıt sistemleri
- Yapısal data kablolaması
- Kablosuz ağ erişim noktaları
- Kartlı geçiş ve kapı kontrol sistemleri
- Hırsız alarm sistemleri
- Seslendirme ve acil anons sistemleri
- Depo otomasyonu ve izleme altyapısı
Enerji Sürekliliği ve Yedek Güç Sistemleri
Elektrik kesintileri otomatik kapıları, güvenlik sistemlerini, soğutma cihazlarını, sevkiyat operasyonlarını ve bilgi sistemlerini durdurabilir. Bu nedenle kritik yükler normal kullanım yüklerinden ayrılmalıdır.
Kritik sistemler jeneratör veya kesintisiz güç kaynağı üzerinden beslenebilir. Şebeke kesildiğinde jeneratörün otomatik devreye girmesini sağlayan transfer sistemleri uygulanabilir. UPS sistemleri ise kamera, data, otomasyon ve kontrol ekipmanlarının kesintisiz çalışmasına yardımcı olur.
Test, Devreye Alma ve Periyodik Bakım
Elektrik tesisatı tamamlandıktan sonra sistem doğrudan işletmeye alınmamalıdır. Kablo bağlantıları, pano ekipmanları, koruma sistemleri ve topraklama altyapısı test edilmelidir.
Teslim öncesinde gerçekleştirilebilecek kontroller:
- Kablo süreklilik ve izolasyon testleri
- Faz sırası ve gerilim kontrolleri
- Topraklama ölçümleri
- Pano bağlantı ve sıkılık kontrolleri
- Koruma ekipmanlarının fonksiyon testleri
- Aydınlatma seviyelerinin kontrolü
- Jeneratör ve transfer sistemi testleri
- Yangın algılama ve acil durum testleri
İşletme döneminde panolar, bağlantılar, armatürler, kablo taşıma sistemleri ve topraklama tesisatı belirli aralıklarla kontrol edilmelidir. Düzenli bakım, arızaların üretim ve sevkiyat süreçlerini aksatmadan önce belirlenmesine yardımcı olur.
Doğru Elektrik Tesisatının İşletmeye Sağladığı Avantajlar
- Güvenli ve düzenli enerji dağıtımı sağlar.
- Yükleme ve depolama operasyonlarını destekler.
- Yetersiz aydınlatmadan kaynaklanan riskleri azaltır.
- Elektrik arızalarının ve plansız duruşların önlenmesine yardımcı olur.
- Enerji tüketiminin kontrol edilmesini kolaylaştırır.
- Bakım ve arıza müdahalelerini hızlandırır.
- Yeni raf, cihaz ve şarj ünitelerinin eklenmesini kolaylaştırır.
- Yangın ve acil durum sistemlerinin güvenilirliğini destekler.
CSR Elektrik Hangar, Depo ve Antrepo Çözümleri
CSR Elektrik; hangar, depo, antrepo ve lojistik tesisleri için keşif, projelendirme, pano, kablolama, yüksek tavan LED aydınlatma, topraklama, enerji dağıtımı ve zayıf akım uygulamaları sunar.
Yeni tesisinizin elektrik altyapısının kurulması, mevcut sisteminizin yenilenmesi veya kapasitesinin artırılması için CSR Elektrik ile iletişime geçerek saha keşfi ve teknik değerlendirme talep edebilirsiniz.
Sık Sorulan Sorular
Depo elektrik tesisatı nasıl projelendirilir?
Yapının büyüklüğü, tavan yüksekliği, raf düzeni, elektrikli ekipmanları, yükleme alanları ve enerji sürekliliği ihtiyacı incelenir. Güç hesabının ardından pano, kablo, aydınlatma, topraklama ve güvenlik sistemleri projelendirilir.
Yüksek tavanlı depolarda hangi aydınlatma kullanılmalıdır?
Tavan yüksekliği, raf aralıkları ve hedeflenen aydınlık seviyesine uygun yüksek tavan LED armatürler kullanılabilir. Armatür gücü ve ışık açısı aydınlatma hesabına göre belirlenmelidir.
Forklift şarj alanı için ayrı elektrik hattı gerekir mi?
Şarj cihazlarının gücüne ve sayısına bağlı olarak ayrı besleme hatları ve koruma ekipmanları planlanmalıdır. Şarj alanında havalandırma, darbe koruması ve acil enerji kesme imkânı da değerlendirilmelidir.
Depolarda acil durum aydınlatması gerekli midir?
Acil çıkışların ve kaçış güzergâhlarının elektrik kesintisi sırasında görülebilmesi için uygun acil durum ve yönlendirme aydınlatmaları planlanmalıdır.
Mevcut depo elektrik tesisatı yenilenebilir mi?
Evet. Mevcut tesislerde pano yenileme, kapasite artırımı, kablo güzergâhlarının düzenlenmesi, LED aydınlatma dönüşümü, yeni priz hatları ve güvenlik sistemleri uygulanabilir.
Depo elektrik tesisatının bakımı ne sıklıkla yapılmalıdır?
Bakım sıklığı tesisin çalışma yoğunluğuna, ortam koşullarına ve kullanılan ekipmanlara göre belirlenmelidir. Panolar, bağlantılar, topraklama ve acil durum sistemleri periyodik olarak kontrol edilmelidir.
